Osservare le cellule immunitarie mentre attaccano le cellule tumorali 1.024 trappole, 14 ore e una punta di pipetta

Con quale efficacia una cellula immunitaria uccide una cellula tumorale e quanto tempo ci vuole? I test tradizionali forniscono solo valori medi. Il chip CellTrap della TUM intrappola cellule immunitarie e tumorali in 1.024 microtrappole e monitora ogni interazione per un massimo di 14 ore, senza bisogno di pompe o apparecchiature speciali.

Le immunoterapie, come la terapia con cellule CAR-T o CAR-NK, si basano su un meccanismo fondamentale: una cellula immunitaria riconosce una cellula tumorale, si lega ad essa e la uccide. Il fatto che ciò avvenga e la rapidità con cui ciò avviene variano notevolmente da cellula a cellula. I test di citotossicità comunemente utilizzati, tuttavia, operano su molte migliaia di cellule contemporaneamente. Nei test di rilascio, le cellule immunitarie e quelle tumorali vengono coltivate insieme in piastre a pozzetti e si misura ciò che le cellule morenti rilasciano nel terreno di coltura. La citometria a flusso analizza le cellule singolarmente, ma solo come istantanea di una coltura di massa in un determinato momento. Entrambe le tecniche mostrano quante cellule bersaglio sono morte, ma non quale cellula immunitaria ne sia stata responsabile, quando sia avvenuto il contatto o se una cellula tumorale abbia dovuto affrontare uno o più aggressori.

I valori medi nascondono i momenti decisivi

Questa scoperta ha conseguenze pratiche. Le cellule immunitarie rare ma particolarmente attive vengono in media eliminate, così come le cellule tumorali resistenti. Inoltre, i test su piastre a pozzetti richiedono un numero elevato di cellule, il che rappresenta un problema in caso di scarsità di cellule primarie o di cellule immunitarie geneticamente modificate.

È qui che entrano in gioco i sistemi microfluidici: racchiudono poche cellule in spazi definiti e le osservano nel corso del tempo. Gli approcci consolidati presentano tuttavia alcuni svantaggi. I sistemi a goccioline incapsulano le cellule in emulsioni oleose; ciò impedisce l’interferenza tra le cellule, ma non consente di sostituire il mezzo. I nutrienti contenuti nel minuscolo volume delle goccioline non vengono reintegrati, il che limita la microscopia su cellule vive per lunghi periodi, ed è impossibile eseguire successive fasi di colorazione. Le piattaforme che accoppiano le cellule in modo mirato, ad esempio con forze elettriche, acustiche o ottiche, raggiungono elevati tassi di accoppiamento, ma richiedono pompe, apparecchiature speciali ed esperienza. Gli array a microonde aperti sono più semplici, ma i pozzetti condividono un mezzo comune, per cui le molecole rilasciate possono diffondersi tra di essi.

Il chip: 1.024 trappole e una punta di pipetta

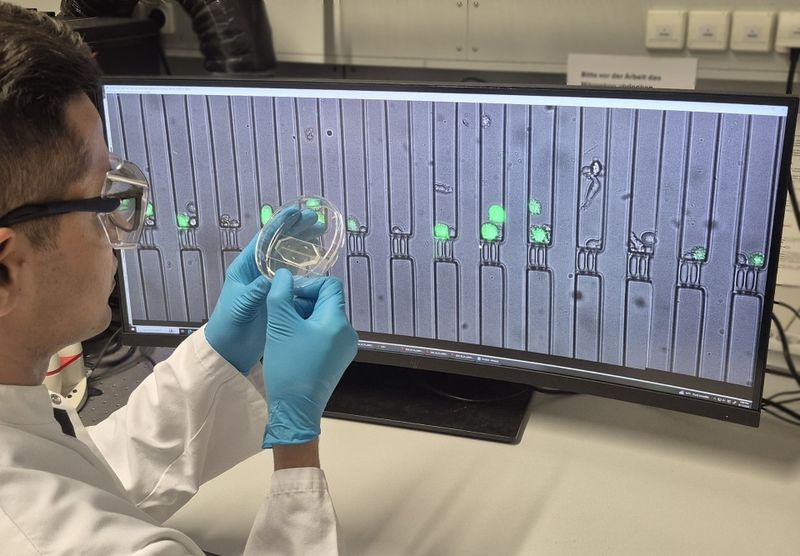

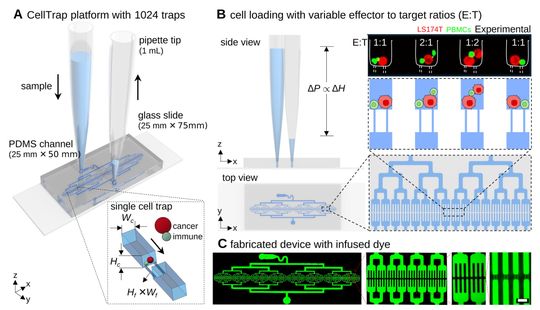

CellTrap (cfr. fig. 1), sviluppato presso il Centro di Ricerca Traslazionale sul Cancro (TranslaTUM) del TUM, adotta un approccio volutamente semplice. Il chip è costituito dal polimero siliconico trasparente PDMS ed è incollato su un vetrino standard (25 mm × 75 mm). Un canale principale si dirama simmetricamente su otto livelli. All’estremità di questa rete si trovano 1.024 trappole, ciascuna larga 30 µm, disposte in una fila lunga circa 6 cm. Ciò semplifica l’acquisizione delle immagini: il chip viene scansionato lungo una linea con un obiettivo da 10x e alcune dozzine di immagini singole ad alta risoluzione vengono assemblate in un’immagine complessiva di tutte le trappole. Ogni trappola termina in due o tre canali di filtraggio, larghi solo 2 µm e alti 4 µm. Il terreno di coltura scorre attraverso di essi, mentre le cellule vengono trattenute (cfr. fig. 2).

Non è necessaria alcuna pompa. La sospensione cellulare viene versata in una punta da pipetta da 1 mL inserita nell’ingresso. Una colonna di liquido alta circa 10 cm genera una pressione di circa 1 kPa e spinge circa 4 µL al minuto attraverso il chip. Una goccia di 20 µL contenente circa 2.000 cellule raggiunge le trappole nel giro di pochi minuti. Il flusso, inoltre, si autoregola: non appena una trappola è occupata, la sua resistenza al flusso aumenta e il liquido devia verso le trappole vuote. Le cellule catturate si trovano quindi in un ambiente quasi statico con uno sforzo di taglio molto basso. Successivamente, la punta della pipetta viene sostituita da piccoli serbatoi chiusi e il chip viene montato su un microscopio a fluorescenza dotato di camera di incubazione, come quelli presenti in molti laboratori di biologia cellulare.

Il caso come principio costruttivo

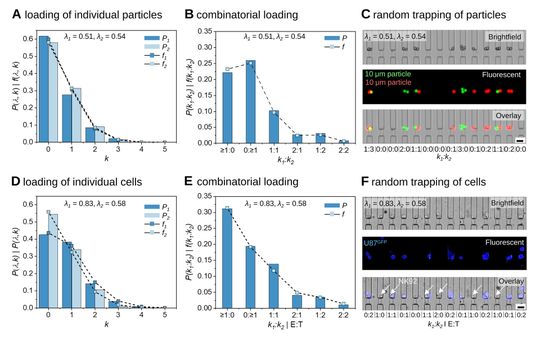

Anziché puntare a coppie perfette uno a uno, CellTrap sfrutta il caso. Le cellule immunitarie e quelle tumorali vengono mescolate e caricate insieme; il numero di cellule di ciascun tipo che finisce in una trappola segue la distribuzione di Poisson (vedi riquadro informativo). In un esperimento condotto con cellule di glioblastoma (U87) e cellule NK, 142 delle 1.024 trappole (circa il 14 %) contenevano esattamente una cellula immunitaria e una cellula tumorale, 42 trappole (4 %) contenevano due cellule immunitarie e una cellula tumorale, mentre 36 trappole (3,5 %) presentavano il rapporto inverso; 537 trappole (ben oltre la metà) contenevano un solo tipo di cellula e fungevano da controlli (cfr. fig. 3). Un unico ciclo di caricamento fornisce così diversi rapporti effettore-bersaglio (E:T) e controlli adeguati sullo stesso chip in condizioni identiche. Ciò riduce le variazioni tra pozzetti separati o esperimenti diversi. Le misurazioni con particelle fluorescenti e con cellule erano strettamente in linea con le previsioni statistiche, consentendo di regolare la distribuzione in base alla concentrazione cellulare.

Ciò che il chip rende visibile

Per dimostrare che la piattaforma è in grado di elaborare campioni clinicamente rilevanti, il team ha innanzitutto coltivato cellule immunitarie stimolate con IL-2 provenienti dal sangue umano (cellule mononucleate del sangue periferico, PBMC) insieme a cellule di glioblastoma che esprimono una proteina fluorescente verde. Nel giro di 14 ore, il segnale verde è svanito nelle trappole contenenti cellule immunitarie, mentre le cellule tumorali prive di cellule immunitarie sono rimaste intatte. Per la caratterizzazione sistematica, il team ha quindi utilizzato la linea cellulare NK standardizzata NK-92 contro tre linee cellulari tumorali: glioblastoma (U87), leucemia mieloide cronica (K562) e adenocarcinoma colorettale (LS174T). Il passaggio alla linea cellulare è stato una scelta consapevole: le cellule immunitarie di donatori di sangue diversi presentano notevoli differenze e una linea cellulare uniforme consente di separare le differenze biologiche dagli effetti tecnici del chip.

Due parametri si integrano a vicenda. Nei primi minuti, il chip rileva i segnali di calcio nelle cellule NK, uno dei primi indizi del fatto che una cellula immunitaria abbia riconosciuto un bersaglio. Il modello del segnale dipendeva dal tipo di tumore: le cellule K562, prive di molecole MHC di classe I, innescavano picchi netti e improvvisi, mentre le cellule U87 mostravano un aumento e un calo più lenti. Le cellule immunitarie prive di una cellula bersaglio non mostravano alcun segnale di questo tipo. Anche all’interno della stessa trappola, una cellula NK poteva reagire intensamente mentre la cellula vicina rimaneva inattiva, una differenza che le misurazioni sulle popolazioni cellulari non sono in grado di distinguere.

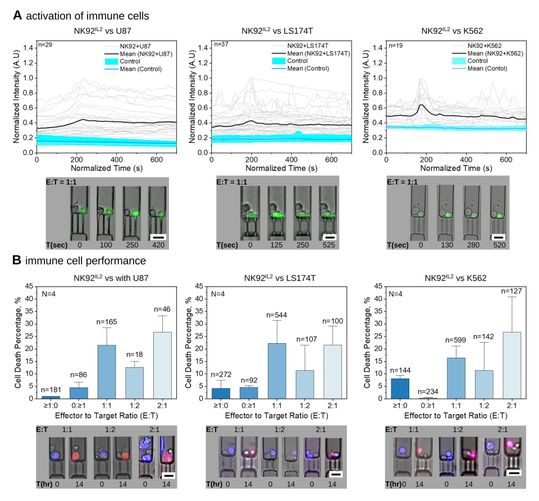

Nel corso di 14 ore il chip mostra se la cellula tumorale muore. Le cellule tumorali sono marcate con un colorante blu stabile e il terreno di coltura contiene il marcatore di cellule morte ioduro di propidio; solo le cellule che presentano entrambi i segnali sono considerate cellule tumorali morte. Sono stati esclusi i casi in cui le cellule si sono divise o sono sfuggite, in modo che ogni rapporto rimanesse chiaramente definito. Nel caso della linea cellulare U87, circa il 22% delle cellule tumorali è morto con un rapporto di 1:1, circa il 13% con un rapporto di 1:2 e circa il 27% con un rapporto di 2:1. Nei controlli corrispondenti, la morte cellulare era solo dell’1% circa (solo cellule immunitarie) o del 4% circa (solo cellule tumorali), mentre la vitalità delle cellule senza partner era superiore al 93% (Fig. 4). Un numero maggiore di cellule immunitarie per cellula tumorale aumentava di norma la morte cellulare, ma non con la stessa intensità in tutte le linee cellulari.

Vantaggi per il laboratorio

Per gli utenti, i vantaggi si manifestano soprattutto nella pratica. CellTrap non richiede pompe o dispositivi di accoppiamento, ma solo una pipetta e un microscopio a fluorescenza con controllo climatico. Il sistema funziona anche con un numero ridotto di cellule. E poiché le trappole rimangono accessibili al flusso, i reagenti possono essere sostituiti direttamente sul chip: dopo otto ore di cocultura, il team ha fissato le cellule, le ha permeabilizzate e le ha colorate con l’enzima citotossico granzima B, senza perderle dalle trappole. I sistemi a goccioline non consentono protocolli multistadio di questo tipo. Anche l’analisi dei risultati è scalabile. L’intera serie di trappole viene acquisita come immagine microscopica composita, che un software appositamente sviluppato scompone in 1.024 singole immagini. Per ogni trappola è possibile determinare il numero di cellule e l’andamento della fluorescenza nel tempo. Un singolo chip fornisce così diverse centinaia di incontri cellulari documentati, ciascuno con la propria storia.

Applicazioni e limiti

CellTrap è uno strumento di ricerca, non un test diagnostico. I suoi punti di forza emergono ovunque siano importanti le sequenze temporali e le differenze tra le singole cellule: nel confronto di prodotti delle cellule immunitarie come le cellule NK o T geneticamente modificate, nell’analisi di come i principi attivi o gli anticorpi influenzano la distruzione delle cellule, o nello studio dei motivi per cui singole cellule tumorali sfuggono all’attacco. Il concetto non si limita alle cellule immunitarie e tumorali; in linea di principio è possibile caricare qualsiasi combinazione di tipi cellulari. Il prossimo passo consiste nell’effettuare test con cellule di pazienti, che in futuro potrebbero aiutare nella scelta di immunoterapie personalizzate. Il progetto presenta tuttavia alcuni limiti: ogni trappola isola un piccolo gruppo di cellule, per cui non viene riprodotta la rete di segnali di un tumore reale, e le cellule altamente mobili o in fase di divisione riducono il numero di trappole analizzabili.

Originalpublikation: Khan MZU, Kafshgari MH, Dezfouli AB, Hayden O, Multhoff G, Destgeer G. CellTrap: an instrument-free microfluidic platform for cell–cell interactions at stochastically generated effector-to-target ratios. RSC Advances 16 (2026). DOI: 10.1039/D6RA02345B
